01

光のテクノロジー

明るいだけではない、よく見える、
外科医に優しいプロフェッショナルな光です。

高照度 160,000Lux
(色温度5000K

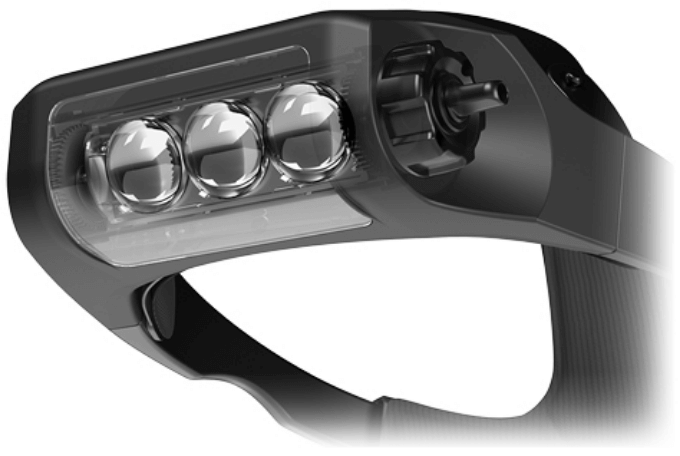

高輝度LEDを3灯搭載し、無影灯のように高い照度を実現。
長寿命の純白色LEDは組織を識別しやすい自然な色合いです。
照射距離400mm下におけるOPELAⅢCxの仕様です
Opela 3Opela 3

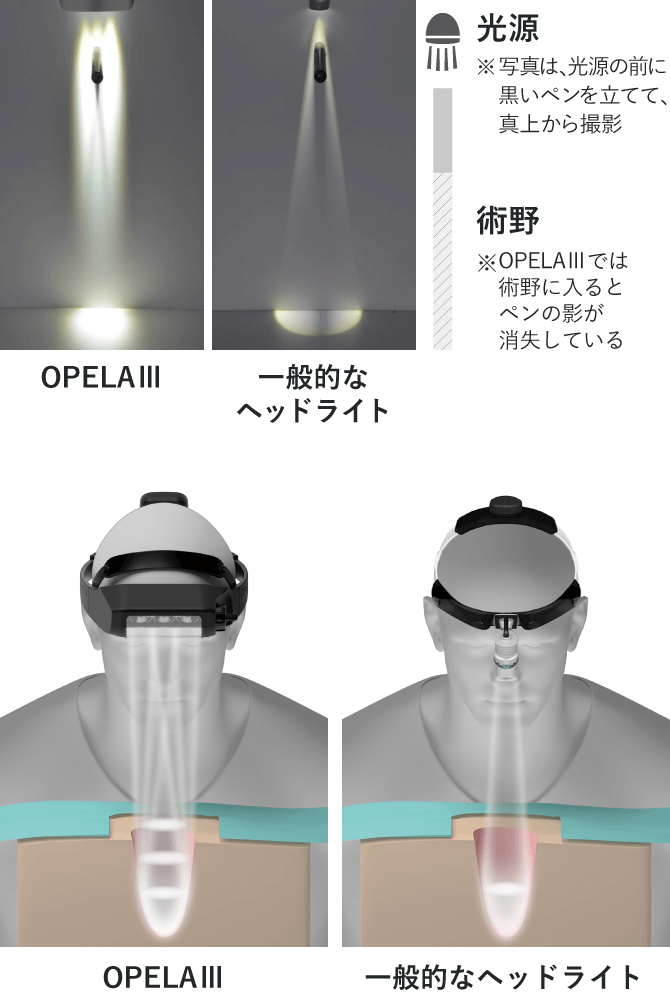

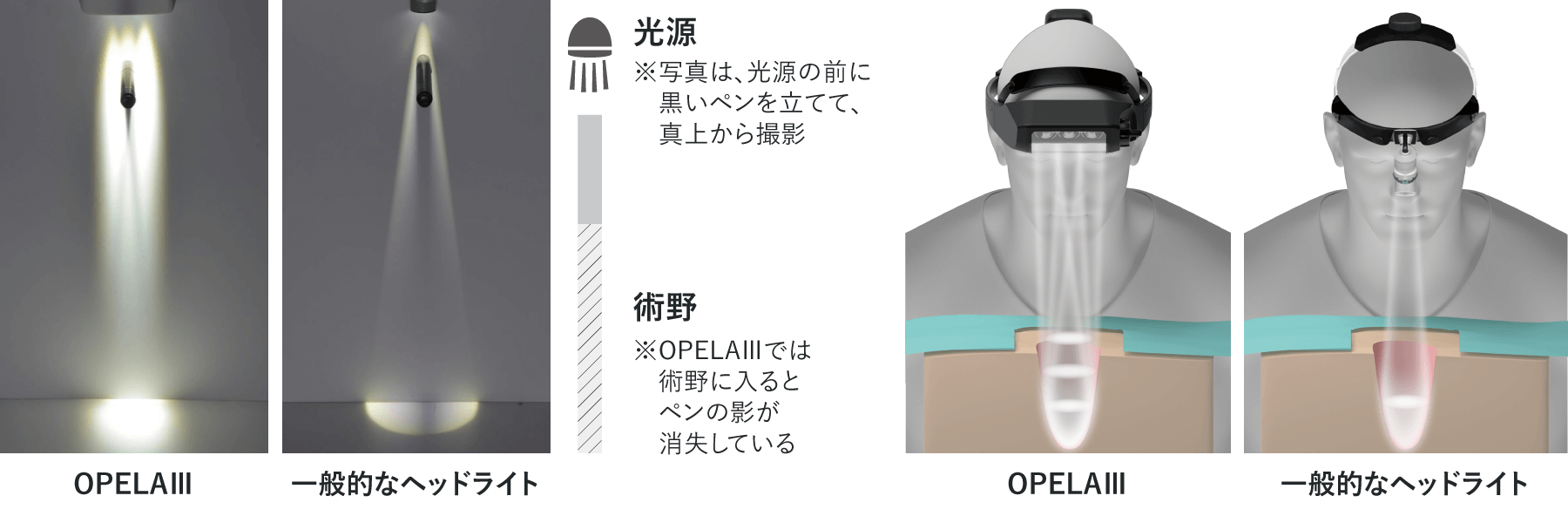

影を減らし、
深部・壁部を照らす

独自の配光設計により、影を減らし、深部や壁部まで明るく照らします。Opela 3 Light FeaturesOpela 3 Light Features

ちらつきのない、
疲れにくい光

無影灯に準じた光学設計により、スポットエリア境界にフェードを施した、目が疲れにくい光です。
さらに、LEDに常時一定の電流を流し続ける「直流点灯方式」を採用。
LEDを高速点滅させる一般的な点灯方式では、ちらつきが生じ、目への負担が大きくなります。

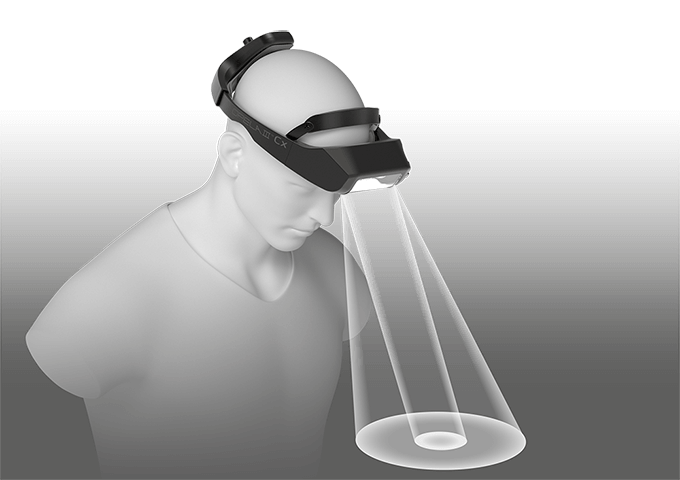

狭くも広くも自在に照らす
スポットサイズ径 6~23cm

ヘッドライトのように術野をピンポイントに照らしながら、体幹部まで
広く照らすことが可能です。
照射距離400mm下におけるOPELAⅢCxの仕様です
Opela 3 Light FeaturesOpela 3 Light Features
02

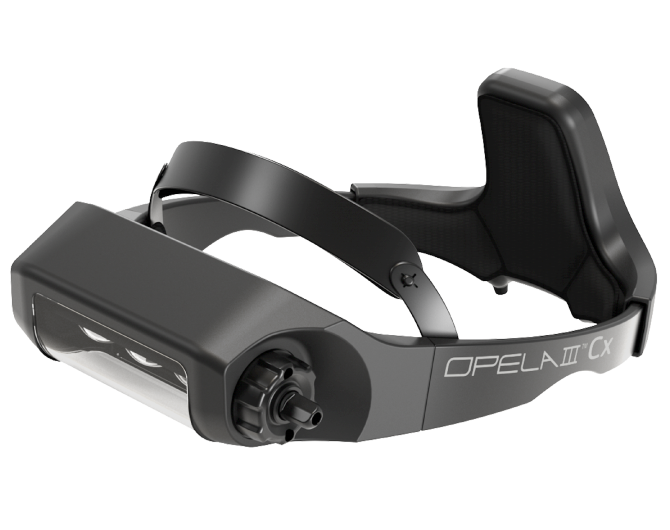

進化したかけ心地

光学系や回路の設計を一から見直すことで、光変換効率が向上。
高照度ながら発熱を抑えることが可能となり、放熱システムやモジュール構造の簡略化を実現しました。

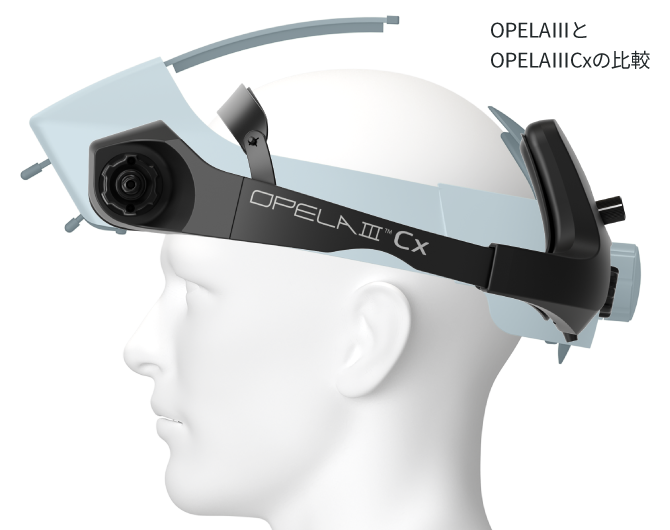

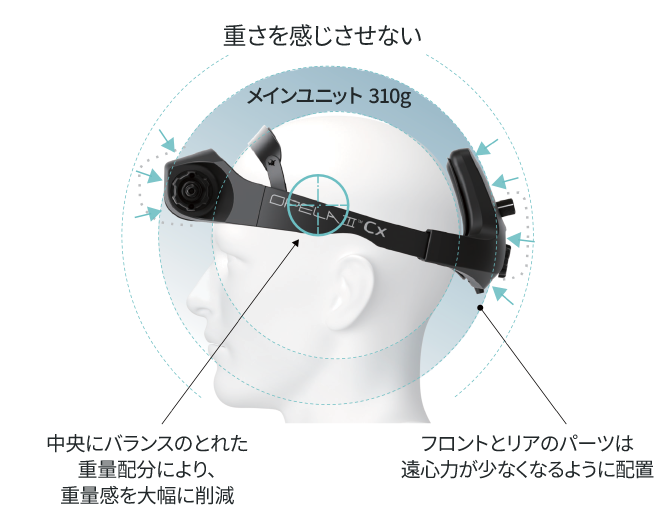

より軽く

慣性モーメントが小さく、
体感重量は驚くほど軽量に

実重量従来品比20%ダウン

よりコンパクトに

1gでも1cmでも、無駄を削いだ設計

光源モジュール体積従来品比52%ダウン

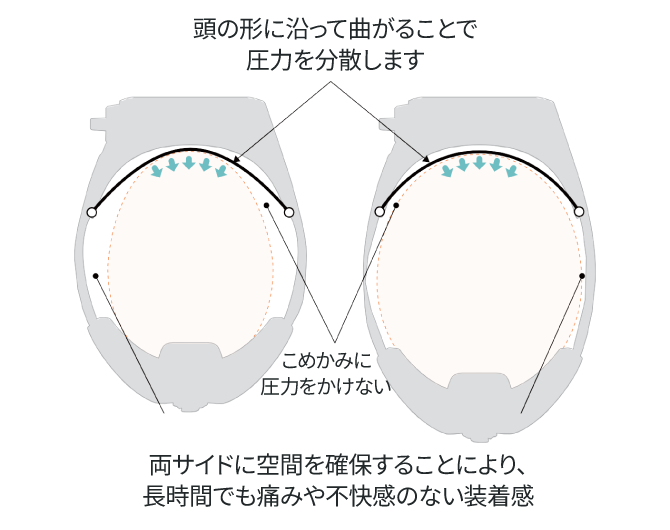

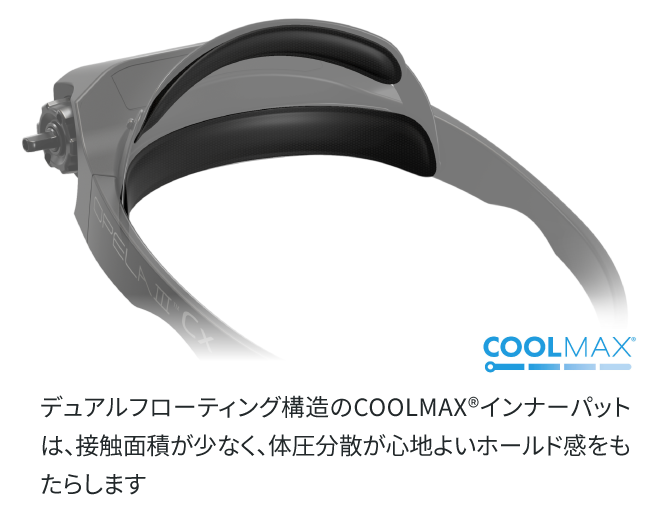

より快適に

装着しているのも忘れるほどの
エアリー感

国内有数のヘルメットメーカー(株式会
社オージーケーカブト)と共同開発し
たフィッティングシステム

03

進化したユーザビリティ

操作性

  • 本体の後頭部に、ON/OFFスイッチや5段階の調光機能などの操作部を集約
  • 光の角度可動域の広さはそのままに、操作しやすい調整ダイヤル
Temp Image

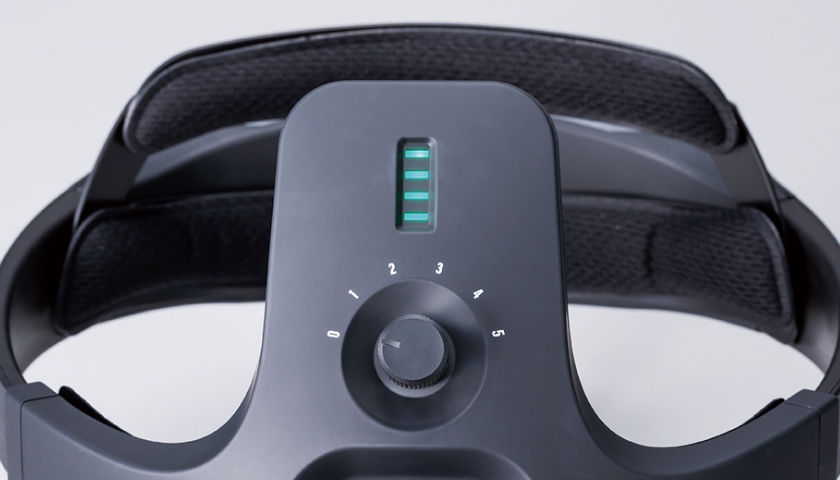

後頭部操作部
Temp Image

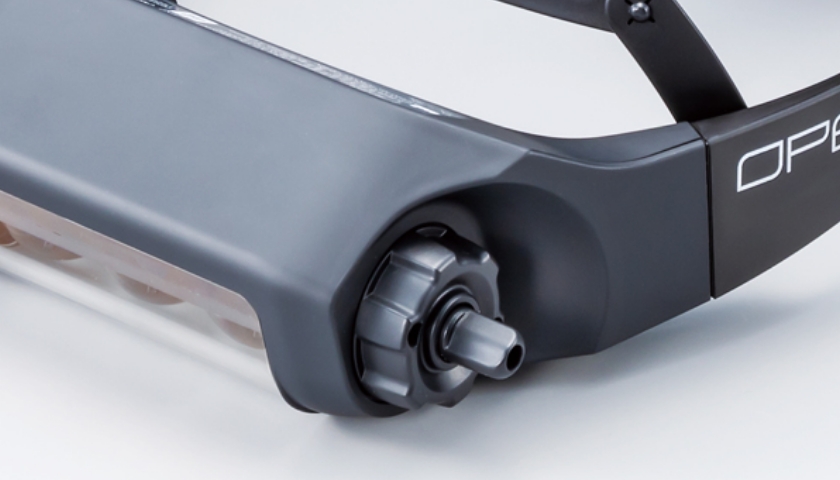

角度とスポットサイズの調整ダイヤル

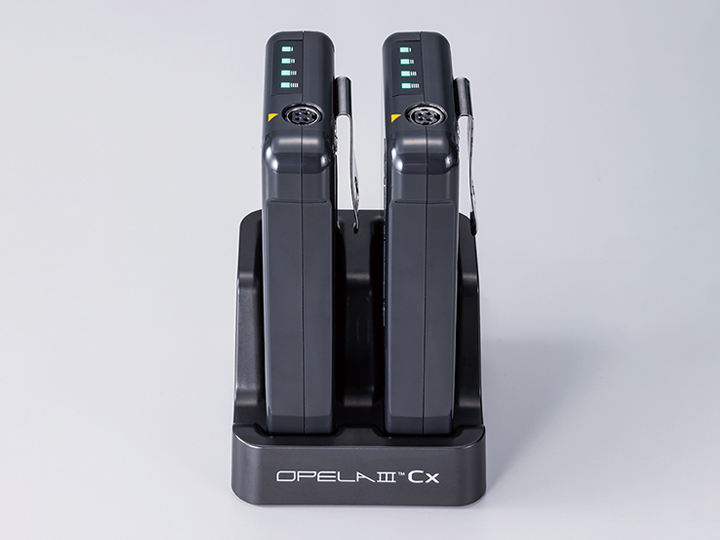

バッテリーユニット

  • 2個同時に充電可能なスタンド
  • 急速充電(約3時間)
  • 4段階の残量インジケーター表示
  • コンパクトなポケットサイズ
  • 最大照度160,000Luxで4時間の連続使用可能
調光レベル 照度 点灯時間
5 160,000 Lux 4時間
4 135,000 Lux 5時間30分
3 100,000 Lux 7時間30分
2 80,000 Lux 12時間
1 40,000 Lux 20時間
調光レベル 照度 点灯時間
5 160,000 Lux 4時間
4 135,000 Lux 5時間30分
3 100,000 Lux 7時間30分
2 80,000 Lux 12時間
1 40,000 Lux 20時間
Temp Image

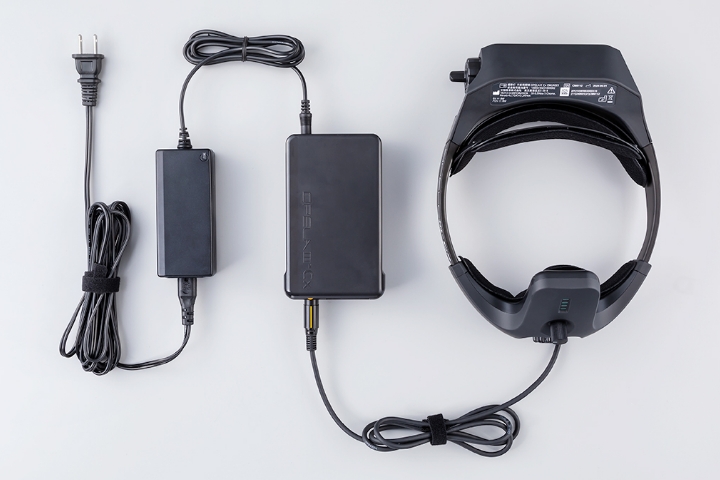

電源

  • バッテリーだけでなく、外部電源(コンセント)も使用可能
Temp Image
04

仕様と構成品

Temp Image
Opela 3
製品名 OPELAⅢCx
(オペラスリーシーエックス)
OPELAⅢ
(オペラスリー)
最大中心照度

※照射距離400mm

※照射範囲最小径の時

160,000Lux ±10% 145,000 Lux ±10%
連続点灯時間(参考値)

※バッテリーユニット1個あたり満充電時

※照射距離400mm

調光レベル5:160,000Lux / 4時間
調光レベル4:135,000Lux / 5時間30分
調光レベル3:100,000Lux / 7時間30分
調光レベル2:80,000Lux / 12時間
調光レベル1:40,000Lux / 20時間
約2.5~6時間(調光50~100%時)
色温度 約5,000K 約4,500K
照度調整 可(5段階) 可(8段階)
照射サイズ

※照射距離400mm

可変(φ60~230mm) 可変(φ75~125mm)
使用LED 高輝度LED 3個(平均寿命50,000時間) 高輝度LED 3個(平均寿命50,000時間)
電池 ニッケル水素電池 ニッケル水素電池
環境温湿度 充電時:
15~25℃、20~85%RH(非結露)
使用時:
0~35℃、20~85%RH(非結露)
保管時:
-20~50℃、20~85%RH(非結露)
充電時:
15~25℃、20~85%RH(非結露)
使用時:
15~32℃、20~85%RH(非結露)
保管時:
-20~50℃、20~85%RH(非結露)
消費電力 約8W 約7.2W
電源(定格) 100~240V AC、47~63Hz(ACアダプター使用時)
DC6V(バッテリーユニット使用時)
100~240V AC、47~63Hz(ACアダプター使用時)
DC9V(バッテリーユニット使用時)
充電時間 約3時間 約3.5時間
重量 本体:約310g
バッテリーユニット:約430g
充電スタンド:約250g
本体:約390g
バッテリーユニット:約480g
外形寸法 本体:
約W200 x H115 x D245~300mm
バッテリーユニット:
約W85 x H140 x D40mm
充電スタンド:
約W100×H65×D100mm
本体:
約W160 x H170 x D300~350mm
バッテリーユニット:
約W140 x H100 x D50mm
頭囲の目安 51cm~65cm 53~66cm

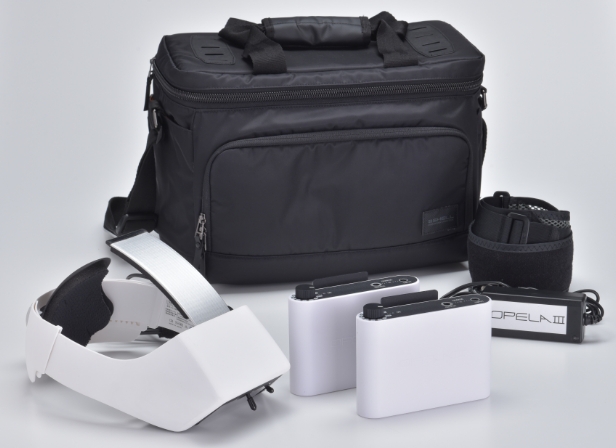

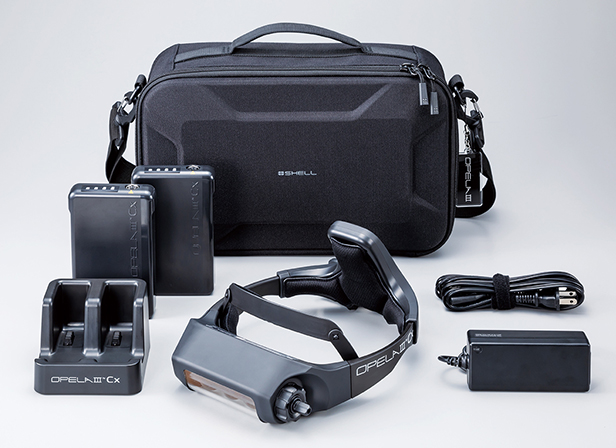

仕様・構成品
(スタンダードパッケージ)
本体:1個
COOLMAX🄬インナーパッド:1組
バッテリーユニット:2個
充電スタンド:1個
専用ACアダプター:1個
保管シェルケース:1個
保管シェルケース用ショルダーベルト:
1個
取扱説明書:1部
本体:1個
コード結束バンド:1個
コードクリップ:2個
COOLMAX🄬コンフォートインナーパッド :1組
バッテリーユニット:2個
専用ACアダプター:1個
付属ベルト:1個
保管バッグ(補正キット付き):1個
取扱説明書:1部
一般的名称 額帯灯(クラスⅠ) 額帯灯(クラスⅠ)
製造販売届出番号 13B3X10231000002 13B3X10231000001
知的財産 【 特許登録 】放熱システム
<日本>特許第6283150号
<米国>10,401,004
【 意匠登録 】
<日本>登録第1598372号
<米国>US D850,681 S
<欧州>004387694-0001
製品名
OPELAⅢCx
(オペラスリーシー
エックス)
OPELAⅢ
(オペラスリー)
最大中心照度

※照射距離400mm

※照射範囲最小径の時

160,000Lux ±10% 145,000 Lux ±10%
連続点灯時間(参考値)

※バッテリーユニット1個あたり満充電時

※照射距離400mm

調光レベル5:
160,000Lux / 4時間
調光レベル4:
135,000Lux / 5時間30分
調光レベル3:
100,000Lux / 7時間30分
調光レベル2:
80,000Lux / 12時間
調光レベル1:
40,000Lux / 20時間
約2.5~6時間(調光50~100%時)
色温度
約5,000K 約4,500K
照度調整
可(5段階) 可(8段階)
照射サイズ

※照射距離400mm

可変(φ60~230mm) 可変(φ75~125mm)
使用LED
高輝度LED 3個(平均寿命50,000時間) 高輝度LED 3個(平均寿命50,000時間)
電池
ニッケル水素電池 ニッケル水素電池
環境温湿度
充電時:
15~25℃、20~85%RH(非結露)
使用時:
0~35℃、20~85%RH(非結露)
保管時:
-20~50℃、20~85%RH(非結露)
充電時:
15~25℃、20~85%RH(非結露)
使用時:
15~32℃、20~85%RH(非結露)
保管時:
-20~50℃、20~85%RH(非結露)
消費電力
約8W 約7.2W
電源(定格)
100~240V AC、47~63Hz(ACアダプター使用時)
DC6V(バッテリーユニット使用時)
100~240V AC、47~63Hz(ACアダプター使用時)
DC9V(バッテリーユニット使用時)
充電時間
約3時間 約3.5時間
重量
本体:約310g
バッテリーユニット:約430g
充電スタンド:約250g
本体:約390g
バッテリーユニット:約480g
外形寸法
本体:
約W200 x H115 x D245~300mm
バッテリーユニット:
約W85 x H140 x D40mm
充電スタンド:
約W100×H65×D100mm
本体:
約W160 x H170 x D300~350mm
バッテリーユニット:
約W140 x H100 x D50mm
頭囲の目安
51cm~65cm 53~66cm
仕様・構成品(スタンダードパッケージ)
本体:1個
COOLMAX🄬インナー
パッド:1組
バッテリーユニット:
2個
充電スタンド:1個
専用ACアダプター:
1個
保管シェルケース:1個
保管シェルケース用
ショルダーベルト:
1個
取扱説明書:1部
本体:1個
コード結束バンド:
1個
コードクリップ:2個
COOLMAX🄬コンフォー
トインナーパッド :
1組
バッテリーユニット:
2個
専用ACアダプター:
1個
付属ベルト:1個
保管バッグ(補正キッ
ト付き):1個
取扱説明書:1部
一般的名称
額帯灯(クラスⅠ) 額帯灯(クラスⅠ)
製造販売届出番号
13B3X10231000002 13B3X10231000001
知的財産
【 特許登録 】
放熱システム
<日本>
特許第6283150号
<米国>
10,401,004
【 意匠登録 】
<日本>
登録第1598372号
<米国>
US D850,681 S
<欧州>
004387694-0001
仕様は使用状況により変動します。また、予告なく変更する可能性があります。
